手作り縁日ゲーム作り第3弾「ピンボール」を作っていきます。
傾斜をつけた板の上に発射台や釘、得点ポケットなどを自由に配置し、球（ビー玉など）を弾いて狙いのポケットに玉を入れていくゲームです。
使用する材料とパーツ
盤面用（ベニヤ板）画鋲が止まる厚みがあればOK 100×50
角材 （盤面用・発射レバー用） 30×25（胴縁）3500mm相当
ビス 20本 画鋲 200個くらい 輪ゴム ２～４つ
●今回はベニヤも角材も使えるサイズの端材があったので、購入せずに済みました。
（1日目）組み立て開始です。

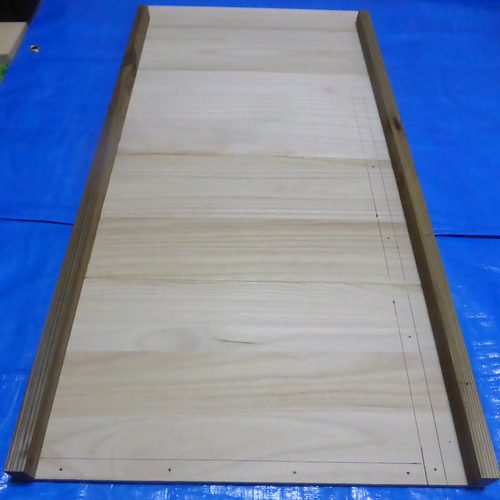

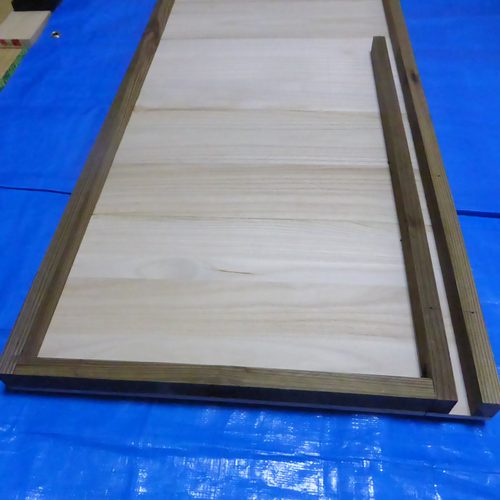

①100ｍｍ×50ｍベニヤの両端に角材（胴縁）を取り付けていきます。
〃 発射装置の制作

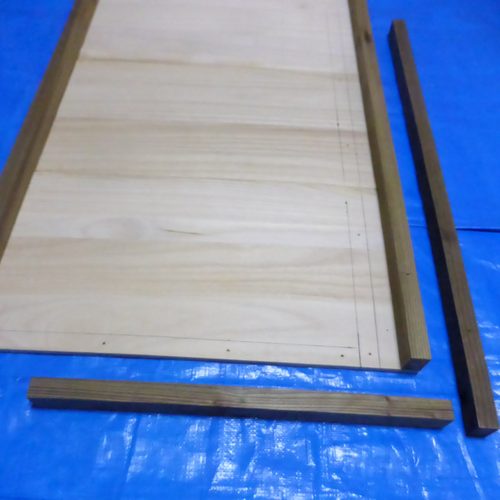

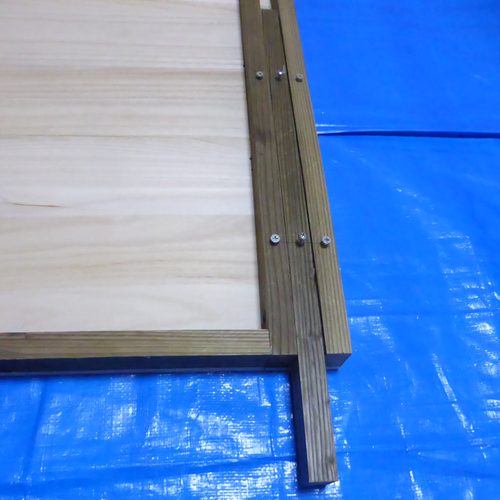

②発射装置の位置を決め、角材（レバーガイド）をカット。
発射レバーガイドを取付けていきます。（今日はここまで）
（2日目）発射棒の取付

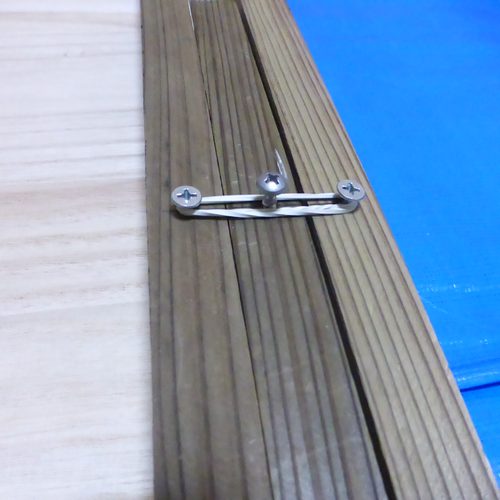

発射に必要な輪ゴムを付けるためのネジを直線状に止めます。

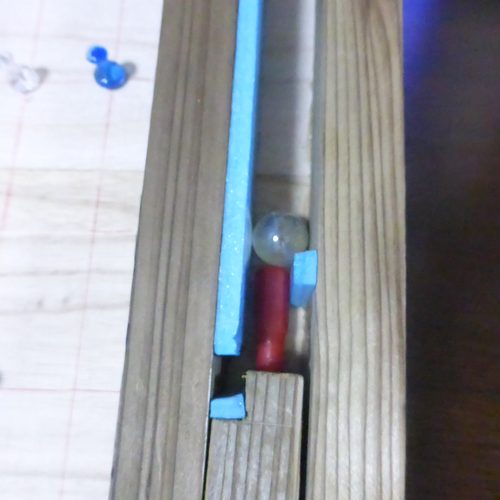

ボール（ビー玉）止めがないと反発力が半減され、しっかり飛び出さないことがわかったので
即席でボール止めを付けました。

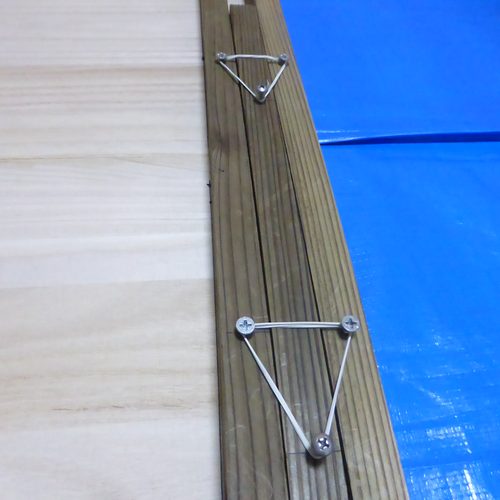

真ん中の発射棒を挟むように輪ゴムを巻きます。
発射棒を引いてしっかり反発出来れば、発射装置の制作は完了。（今日はここまで）
（3日目）上部（カーブ壁）の制作

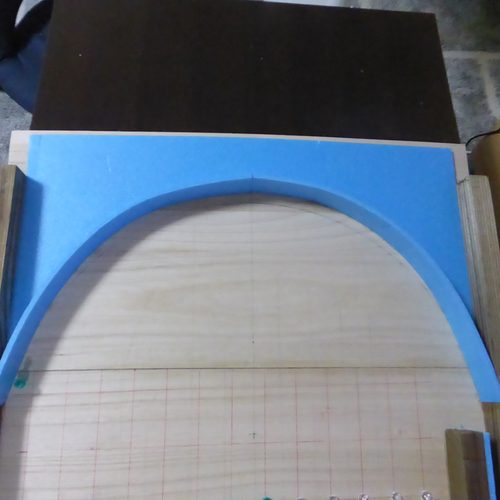

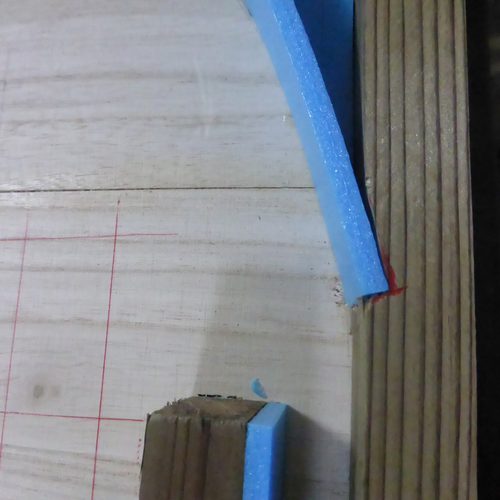

④パネル上部の（カーブ壁）を作っていくのですが…加工しやすい発砲ボード（100均）を使用しました。
枠と発砲ボードの接続部分は、段差が出ないように枠を削りながら作っていきます。
カーブ壁の取付は完了。（今日はここまで）
（4日目）ピン（釘）とポケットの制作
⑤ピンの取付
実はこの時点まで、ピンとポケットの位置を決めていませんでした（笑）
当初、盤面につけるピンは釘を使う予定でしたが、画鋲のほうが位置替えもしやすくなるので、釘から画鋲へ変更しました。

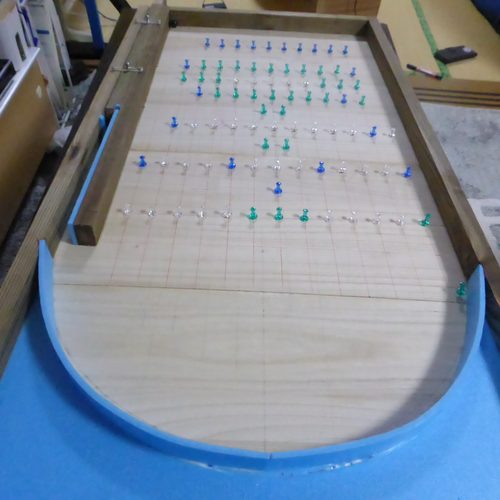

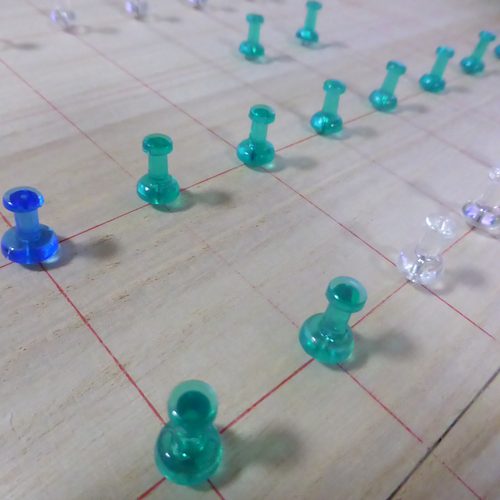

まずはマス目をひいて画鋲を（仮止め）していきます。
⑥ポケット
ある程度ピン止め出来たので、次にポケットを作りました。
試し打ちしてみると… マス目状にピンを取り付けたのは失敗でした。
ほとんどピンに当たることなくポケットへ落ちていきました（笑）

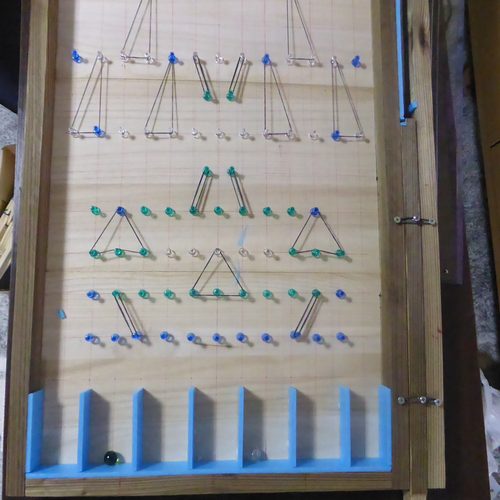

ボールの方向を変えるため、輪ゴムを付けてみましたが上手くいかず…
所どころ、ピンの位置を変えてみたらボールが散っていき、ひとまず安心です。
問題なく作れるだろうと、軽く考えていましたが…案外苦戦しました（笑）
「発射装置」「ピンの位置」と失敗しながらも何とか形になりました。

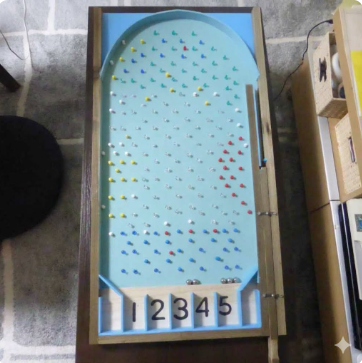

最後に枠の塗装が残っていますが、何とか「ピンボールゲーム」本体はひとまず完成です。
帰宅後DIY、今回の製作期間は4日でした。
